理解 Vulkan Render Graph：资源依赖、同步与 Image Aliasing

Render Graph 没有统一 API。本文介绍一种保守的通用设计，尝试回答一个核心问题：Render Graph 如何把 Pass 对逻辑资源的声明，转换为可执行的依赖顺序、Vulkan barrier 和物理资源规划？RAW、WAR 与 WAW 的完整推导已经在上一篇文章中展开，这里只保留理解编译过程所需的部分。

1. 为什么需要 Render Graph

在实时渲染中，一帧通常由多个 Pass 共同完成。一个 Pass 可能写入颜色、深度或法线 image，后续 Pass 再将它们作为 attachment、sampled image 或 storage image 使用。随着 Pass 数量增加，如果每个 Pass 分别创建资源、维护 image layout、插入 barrier 并管理生命周期，资源依赖和同步逻辑就会分散在渲染代码中，修改渲染流程时也容易遗漏状态转换。

Render Graph 提供了一种声明式组织方式：Pass 只描述自己读取和写入哪些逻辑资源，以及如何使用它们；图在编译阶段推导依赖、执行顺序和资源生命周期，在执行阶段将 barrier 与渲染命令录制到 command buffer。command buffer 被提交后，GPU 才真正开始执行。

2. 三层资源与一帧时间线

理解 Render Graph 之前，需要先区分逻辑资源、VkImage 和 device-memory allocation。它们分别处在渲染架构、Vulkan 对象和实际存储三个层次。

逻辑资源是 Render Graph 用来表达数据身份和依赖关系的抽象。一个名字或 handle 可以代表 Lighting、FilteredLighting 或 FinalColor，Pass 通过它声明自己读取和写入的数据。逻辑资源还可以保存尺寸、format、usage 等描述，但在 Setup 阶段，它不一定已经拥有对应的 Vulkan image 或 GPU memory。

VkImage 是 Vulkan image object 的不透明 handle。创建它时需要指定尺寸、VkFormat、sample count、usage flags 和 mip levels 等信息；随后通过 VkImageView 才能作为 attachment 或 descriptor 中的 image 使用。VkImage 描述一张 GPU image 应该如何被解释和访问，但它本身不等于存放像素的显存。在原生 Vulkan 中，创建 image 后还需要选择 device memory 并完成绑定；VMA 等分配器可以把这些步骤包装在一起。

Device-memory allocation 才是承载 image 内容的实际 GPU 存储。通常一个逻辑资源对应一个 VkImage，再由一个 allocation 为它提供内存；但这不是唯一映射。只要生命周期和创建参数满足约束，不同逻辑资源仍然可以保留各自独立的 VkImage 和 image view，并在不同时间绑定同一块 allocation。这正是后文 transient image aliasing 的基础。

1
2
3

Logical resource A → VkImage A ─┐
                                ├→ Shared allocation
Logical resource B → VkImage B ─┘

区分这三层之后，一帧可以概括为下面的时间线：

Setup
    Pass 声明逻辑资源及用途
        ↓
Compile
    校验声明、建立依赖、划分 layer、计算生命周期、规划物理资源
        ↓
Execute
    CPU 向 command buffer 录制 barrier、draw、dispatch 或 trace 命令
        ↓
Queue Submit
    command buffer 被提交，GPU 才执行其中的工作

Setup、Compile 和 Execute 都首先发生在 CPU 端。Setup 收集 Pass 声明；Compile 根据声明建立依赖、计算生命周期并规划物理资源；Execute 将 barrier、draw、dispatch 或 trace 命令写入 command buffer。调用 queue submit 仍然是 CPU 操作，但提交之后，GPU 才可能异步执行这些命令。因此，RenderGraph::Execute 返回不代表本帧的 GPU 工作已经完成。

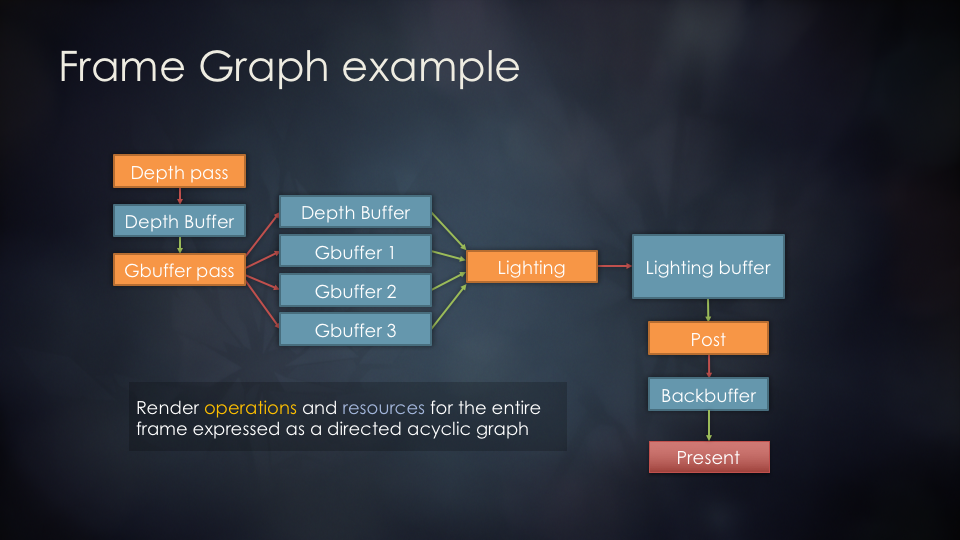

3. Pass 声明如何编译成依赖图

Render Graph 的输入不是一串立即执行的渲染命令，而是一组 Pass 声明。可以先考虑一条简化的数据链：

Pass A
    Write Lighting

Pass B
    Read  Lighting
    Write FilteredLighting

Pass C
    Read  FilteredLighting
    Write FinalColor

在 Setup 阶段，这些 Read 和 Write 只会登记逻辑资源 handle、访问类型以及可能需要的 shader binding；它们不会立刻运行 shader，也不会让 GPU 开始渲染。等所有 Pass 都完成声明后，Compile 才能看到一帧完整的 producer/consumer 关系。

在这个例子中，Pass A 是 Lighting 的 producer，Pass B 是它的 consumer。因为 B 必须读取 A 写入的结果，图中需要一条从 A 指向 B 的 RAW（read after write）edge。同理，FilteredLighting 建立了 B 到 C 的 edge：

1	Pass A ──Lighting──▶ Pass B ──FilteredLighting──▶ Pass C

edge 表达的是必须满足的逻辑先后关系，而不是只依赖 CPU 循环恰好采用的调用顺序；在这种实现中，Pass 的声明顺序仍会参与判断某次读写属于哪个资源版本。除了 RAW，新的 writer 还需要考虑此前的 reader 和 writer，从而处理 WAR 与 WAW；本文只保留与 Render Graph 编译过程直接相关的结论。

依赖建立后，可以通过拓扑排序把 DAG 划分为 execution layer。在上面的线性关系中，A、B、C 分别位于连续的三个 layer。若另一个 Pass D 不依赖 A、B、C，它可以和同样没有前驱的 A 被放入第一层。同 layer 只表示依赖图没有要求它们互相等待：具体实现仍可能把命令顺序录制到同一个 command buffer，GPU 是否产生重叠还取决于命令类型、barrier、queue 和硬件调度。

因此，Compile 的结果不是“GPU 已经执行了一张图”，而是一份后续录制命令所需的计划：哪些 Pass 必须先执行、哪些资源连接 producer 与 consumer，以及每个资源从哪个 layer 存活到哪个 layer。依赖图解决逻辑排序，真正约束 GPU 执行和内存访问的工作还需要下一节的 Vulkan synchronization。

4. 从逻辑依赖到 Vulkan 同步

依赖图解决的是逻辑排序，但一条从 Pass A 指向 Pass B 的 edge 只是 CPU 端的数据结构。它不会自动出现在 command buffer 中，也不能单独保证 GPU 等待。Render Graph 在 Execute 阶段还需要把资源用途转换为 Vulkan synchronization 信息：

Resource usage
    → pipeline stage
    → access mask
    → image layout

stage 选择 barrier 要约束哪些 GPU 工作，例如 compute shader 或 fragment shader；access 进一步选择这些 stage 中的哪类内存读写；layout 则描述 image 当前适合哪种访问方式。三者必须与资源的真实使用方式匹配：范围过窄可能遗漏 hazard，范围始终使用 ALL_COMMANDS 虽然更保守，却也可能阻塞无关工作。

假设 Pass A 通过 compute shader 写入一张 storage image，Pass B 随后在 fragment shader 中采样它。两次使用可以概括为：

使用者	Stage	Access	Layout
Pass A：compute 写入	`COMPUTE_SHADER`	`SHADER_WRITE`	`GENERAL`
Pass B：fragment 采样	`FRAGMENT_SHADER`	`SHADER_READ`	`SHADER_READ_ONLY_OPTIMAL`

在两次访问之间，image barrier 的 source scope 覆盖 A 的 compute write，destination scope 覆盖 B 的 fragment read。它同时承担三个相关但不同的职责：

Execution dependency：B 中被约束的 fragment 工作不能早于 A 中被约束的 compute 工作完成。
Memory dependency：A 的写入结果被设为 available，并对 B 的读取变得 visible，B 才能看到正确内容。
Layout transition：image 从适合 storage 访问的 GENERAL 转换到适合采样的 SHADER_READ_ONLY_OPTIMAL。

Compute shader writes image
    stage  = COMPUTE_SHADER
    access = SHADER_WRITE
    layout = GENERAL
                │
                │ VkImageMemoryBarrier2
                ▼
Fragment shader samples image
    stage  = FRAGMENT_SHADER
    access = SHADER_READ
    layout = SHADER_READ_ONLY_OPTIMAL

如果只有 CPU 录制顺序而没有正确的 dependency，前后命令的相关 pipeline stage 仍可能在 GPU 上重叠；即使后一个 shader 等到了前一个 shader 执行结束，没有合适的 memory dependency，它也不一定能够看见前一次写入。反过来，只做内存可见性而没有覆盖正确的 execution scope，同样无法解决并发访问。

vkCmdPipelineBarrier2 的调用本身仍然发生在 CPU 录制阶段。它只是把 barrier 命令写入 command buffer；等 command buffer 被提交后，GPU 执行到这个位置时，barrier 才真正约束前后的工作。也正因为如此，graph layer、CPU 循环顺序和 Vulkan barrier 分别解决不同层面的问题，不能互相替代。

上面的 image barrier 针对某个 image 及其 subresource。后文的 image aliasing 会引入另一种情况：前后访问属于两个不同的 VkImage，但它们共享同一块 allocation。此时除了新 image 自己的 layout transition，还需要覆盖共享内存访问的 memory barrier。

为了聚焦基本机制，本文后续采用按整张 image、单 graphics queue 跟踪状态的保守设计；它不是完整的 subresource 或多队列同步调度器。

5. 从生命周期推导 transient image aliasing

Render Graph 在 Compile 阶段已经知道一帧内所有 Pass 的资源声明，因此不仅可以推导依赖，还可以计算临时资源的生命周期。对于一张 transient image，可以用第一次和最后一次出现的 execution layer 表示它的使用区间：

1 2	Resource A: [firstLayer = 1, lastLayer = 3] Resource B: [firstLayer = 4, lastLayer = 6]

若 A 的最后使用层严格早于 B 的首次使用层：

1	A.lastLayer < B.firstLayer

那么图中不存在同时访问 A 和 B 的 Pass，它们就具备复用底层内存的时间条件。这里必须使用严格小于；若 A.lastLayer == B.firstLayer，两张 image 仍在同一个 layer 中存活，而同 layer 的 Pass 没有彼此等待的依赖，GPU 访问可能重叠。

共享的是 allocation，不是资源身份

Memory aliasing 指多个 Vulkan resource 绑定到重叠的 VkDeviceMemory 范围。A 和 B 仍然是两个逻辑资源，也分别拥有自己的 VkImage 和 VkImageView；它们只是在不同时间使用同一块 allocation：

1
2
3

Logical A → VkImage A ─┐   A 的生命周期内使用
                       ├→ Shared allocation
Logical B → VkImage B ─┘   B 的生命周期内使用

这种复用可能降低应用的 device-memory footprint，但不会自动带来更高帧率。Vulkan 允许更一般的 aliasing：只要 allocation 的 size、alignment 和 memory type 等要求能够同时满足，参数不同的资源也可能共享内存。VMA 的 resource aliasing 文档给出了这种计算方式。为了缩小实现和验证范围，本文采用更保守的规则，只组合 width、height、format、sample count 和 usage 都相同的 image。

旧内容必须视为无效

当 A 和 B 使用同一内存范围时，A 的写入会改变 B 背后的那些字节。除非满足 Vulkan 对一致解释 alias contents 的特殊条件，否则不能把 A 的结果当作 B 的初始内容。本文采用的保守方案不尝试跨 alias 保留数据，而是把 B 当作一张未初始化的新 image：它的第一次使用必须写入或清除完整的有效区域，不能先读取旧 allocation 中的内容。

因此，history、persistent 和 external image 不适合参与这种帧内 transient aliasing。history 需要下一帧继续读取旧内容；persistent resource 的生命周期跨越多帧；external resource 的内存和所有权也不由当前图独占管理。把它们加入 alias group 可能在仍有消费者时覆盖有效数据。Render Graph 可以检查 B 的首次声明不是读取，却无法仅凭 Write 声明证明 shader 一定覆盖所有后续会读取的像素；完整写入或清除仍然是 Pass 必须遵守的契约。

从 A 切换到 B 时需要同步

生命周期在逻辑图上不重叠，并不意味着 GPU 已经自动完成 A 的访问。Vulkan 规范要求：若对重叠内存范围的 alias 使用中至少有一次写入，两次使用之间必须存在覆盖相应 access types 的 memory dependency。Vulkan Memory Aliasing

一种直接的实现可以把切换拆成两个职责：

Barrier	作用
Global `VkMemoryBarrier2`	在前一个 alias 的实际 stage/access 与新 alias 的首次访问之间建立 execution/memory dependency。
B 的 `VkImageMemoryBarrier2`	以 `oldLayout = UNDEFINED` 抛弃旧内容，转换到 B 首次用途需要的 layout。

之所以不能只依赖 B 的 image barrier，是因为 A 和 B 是两个不同的 VkImage；B 自己的 layout transition 不能完整表达 A 对共享 allocation 的历史访问。反过来，global memory barrier 也不负责设置 B 的 image layout，所以两个职责缺一不可。

VkMemoryBarrier2 本身不引用某个 image 或 allocation，它会作用于其 stage/access scope 匹配的内存操作；这里通过精确记录前后 alias 的实际用途来缩小同步范围，而不是用资源 handle 将 barrier 限定到这块 allocation。

alias group 还可能在切换前被多个互不依赖的 Pass 使用。例如 A 同时被 compute shader 和 fragment shader 读取，CPU 后录制的 Pass 不一定在 GPU 上最后完成。实现需要累计 A 实际使用过的 stage/access，切换时用它们作为 source scope，再把 B 的首次 stage/access 作为 destination scope。这样 B 写入共享 allocation 之前，所有仍可能访问 A 的 GPU 工作都被纳入依赖。

最后还要区分 image object 和 allocation 的所有权。alias child 拥有自己的 VkImage 与 view，但不能释放共享 allocation；allocation owner 才负责最终释放显存。销毁时必须先销毁所有 child image，再释放 owner 所持有的 allocation，并确保 GPU 已经不再使用这些对象。
